すべての製品
-
Raian Ionescuよい物質的な質非常に。私達は協力することを持っている10年以上。それらはロットの種類の鋼鉄材料を交換する。よいすべての物質的な質。それらすべての物質的な質のための義務。私達はそれらに将来協力し続けるために平になっている
商品の詳細
| 形 | ラウンド | 技術 | 冷間圧延 |
|---|---|---|---|
| 表面処理 | 明るい | 直径範囲 | 8～300mm |
| 長さ | 6m/pcs | 学年 | 316L / 1.4404 / AISI316L |
| 標準 | ASTM A276/276M | 炭素含有量 | 0.03% 最大 |
| マンガンの内容 | 最高2.0% | クロムの内容 | 16.0～18.0% |
| モリブデン含有量 | 2.00～3.00% | ニッケル含有量 | 10.0～14.0% |
| 抗張力 | 485MPa以上 | 降伏強さ | 170MPa以上 |
| 伸長 | 40% 分 | ||
| ハイライト | つや出しのステンレス鋼の丸棒,SS丸棒黒仕上げ,OD 12mm - 250mm 316L ステンレス鋼棒 |
||
製品の説明
熱間圧延 316L ステンレス鋼丸棒 黒色仕上げ 外径 12mm - 250mm
製品仕様
製品: ステンレス鋼丸棒
グレード: 316L / 1.4404 / AISI316L
規格: ASTM A276/276M
直径: 8 - 300mm
長さ: 6m/本 または カスタムカット対応
表面: 黒色、光沢
その他のグレード: 304, 310S, 317L, 321, 410, 420, 431, 440A/B/C, 2205, 2507, 630, 631, 904L など
サービス: カット、研磨、熱処理
ステンレス鋼棒 製品ラインナップ
| 製品名 | サイズ範囲 | 主なグレード |
|---|---|---|
| ステンレス鋼丸棒（熱間圧延黒色表面） | 8 - 300mm | 304, 304L, 309S, 310S, 316L, 316Ti, 317L, 321, 347, 410, 420, 431, 440A/B/C, 2205, 2507, 904L, 254SMO, 17-4PH, 17-7PH など |
| ステンレス鋼丸棒（光沢研磨） | 3 - 50mm | 201, 304, 316L, 310S, 2205, 630 など |
| ステンレス鋼角棒 | 4×4 - 50×50mm | 201, 304, 316L, 310S, 410, 420 など |
| ステンレス鋼六角棒 | S4-S70 | 201, 304, 316L, 310S, 410, 420 など |
| ステンレス鋼平棒 | 10×3 - 100×40mm | 304, 304L, 309S, 310S, 316L, 316Ti, 317L, 321, 347, 410, 420, 431, 440A/B/C, 2205, 2507, 904L, 254SMO, 17-4PH, 17-7PH など |
| ステンレス鋼山形鋼 | 30×30 - 200×200mm | 201, 304, 316L, 310S, 2205 など |
| ステンレス鋼溝形鋼 | 50×25 - 200×100mm | 201, 304, 316L, 310S, 2205 など |
316L ステンレス鋼について
グレード316は、304に次いで重要な標準的なモリブデン含有オーステナイト系ステンレス鋼です。モリブデン含有量により、グレード304と比較して優れた耐食性を持ち、特に塩化物環境でのピッティング腐食や隙間腐食に対する耐性が高くなっています。
グレード316Lは316の低炭素バージョンであり、鋭敏化（粒界炭化物析出）を起こしません。そのため、厚板溶接部品（約6mm以上）に広く使用されています。通常、316と316Lステンレス鋼の価格差は大きくありません。
オーステナイト組織は、極低温でも優れた靭性を提供します。
316L ステンレス鋼の化学組成
| グレード | C | Mn | Si | P | S | Cr | Mo | Ni | N |
|---|---|---|---|---|---|---|---|---|---|
| 316L | ≦0.03 | ≦2.0 | ≦0.75 | ≦0.045 | ≦0.03 | 16.0-18.0 | 2.00-3.00 | 10.0-14.0 | ≦0.10 |
316L ステンレス鋼の機械的性質
| グレード | 引張強さ (MPa) min | 降伏強度 0.2% 耐力 (MPa) min | 伸び (% in 50mm) min | ロックウェルB (HR B) max | ブリネル (HB) max |
|---|---|---|---|---|---|
| 316L | 485 | 170 | 40 | 95 | 217 |
グレード仕様比較
| グレード | UNS No | British BS | Euronorm No | Euronorm Name | Swedish SS | Japanese JIS |
|---|---|---|---|---|---|---|
| 316L | S31603 | 316S11 | 1.4404 | X2CrNiMo17-12-2 | 2348 | SUS 316L |
性能特性
耐食性
様々な大気環境および腐食性媒体において優れた性能を発揮 - 一般的に304よりも耐食性が高い。温かい塩化物環境でのピッティング腐食や隙間腐食、および約60℃以上の応力腐食割れの影響を受けやすい。常温では塩化物濃度約1000 mg/Lまでの飲料水に耐性がありますが、60℃では約500 mg/Lに低下します。
316は一般的に標準的な「マリングレードステンレス鋼」と見なされますが、温かい海水には耐性がありません。多くの海洋環境では、特に隙間や粗い表面仕上げにおいて、表面腐食（通常は茶色の着色として見える）を示すことがあります。
耐熱性
断続的なサービスで870℃、連続的なサービスで925℃までの良好な耐酸化性。後続の水中での耐食性が重要な場合、316を425-860℃の範囲で連続的に使用することは推奨されません。グレード316Lは炭化物析出に対する耐性が高く、この温度範囲で使用できます。
熱処理
固溶処理（焼鈍） - 1010-1120℃に加熱し、急速に冷却します。これらのグレードは熱処理では硬化しません。
溶接
すべての標準的な融接および抵抗溶接方法で、溶加材の有無にかかわらず優れた溶接性。グレード316の厚板溶接部には、最大の耐食性を得るために溶接後焼鈍が必要ですが、316Lには必要ありません。316Lステンレス鋼は、一般的に酸素アセチレン溶接方法では溶接できません。
機械加工
316Lステンレス鋼は、機械加工速度が速すぎると加工硬化する傾向があります。低速および一定の送り速度が推奨されます。316Lは、炭素含有量が低いため、316ステンレス鋼よりも機械加工が容易です。
熱間および冷間加工
316Lステンレス鋼は、一般的な技術を用いて熱間加工が可能です。最適な熱間加工温度は1150-1260℃の範囲であり、930℃未満であってはなりません。耐食性を最大化するために、加工後の焼鈍を行う必要があります。
せん断、引き抜き、プレスなどのほとんどの一般的な冷間加工操作が可能です。内部応力を除去するために、加工後の焼鈍を行う必要があります。
硬化と加工硬化
316Lステンレス鋼は熱処理では硬化しません。冷間加工によって硬化させることができ、これにより強度も向上します。
316L ステンレス鋼の用途
- 塩化物環境下の食品調理器具
- 医薬品製造装置
- 海洋用途
- 建築用途
- ピン、ネジ、整形外科用インプラントなどの医療用インプラント
- 人工股関節および膝関節
- ファスナーおよびハードウェア

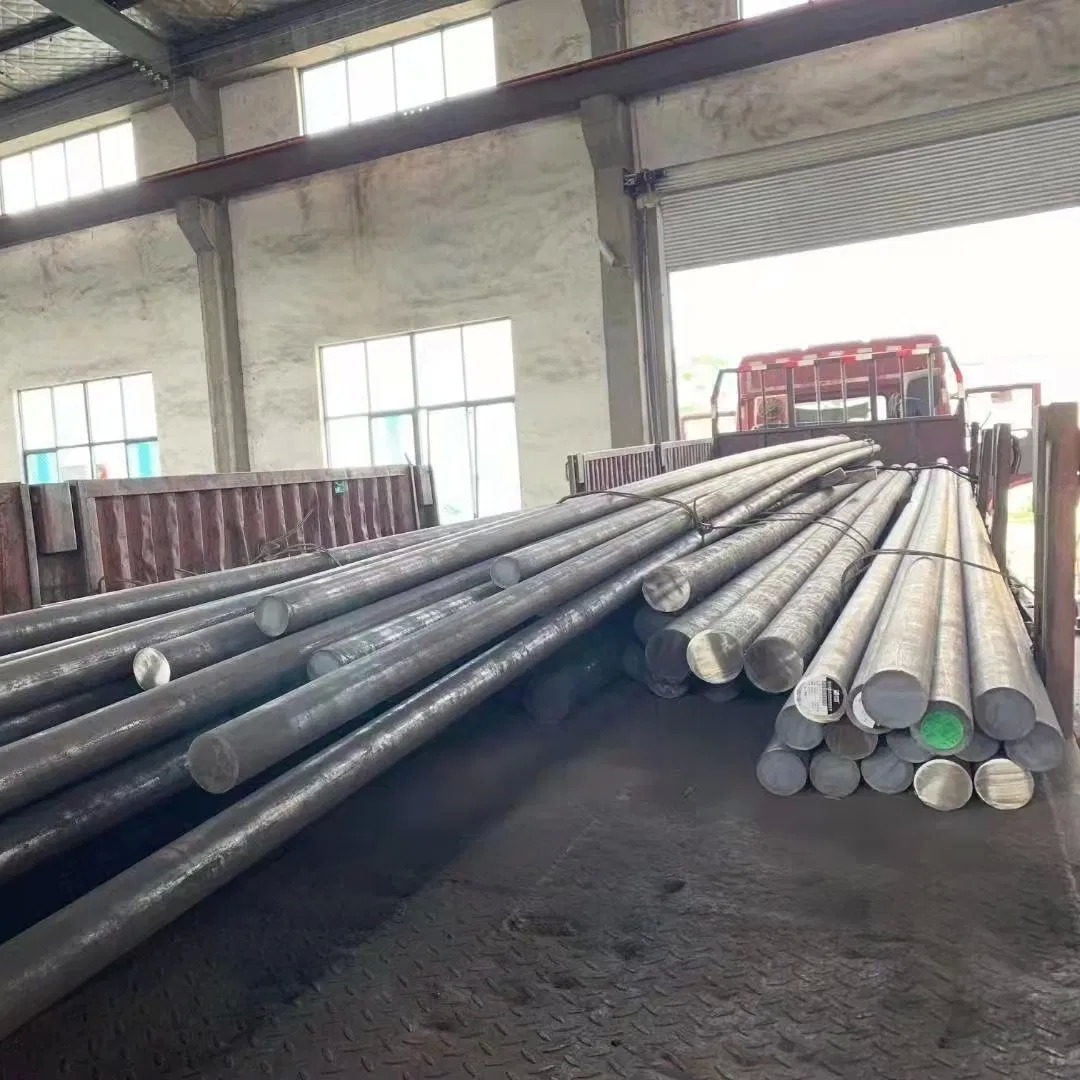

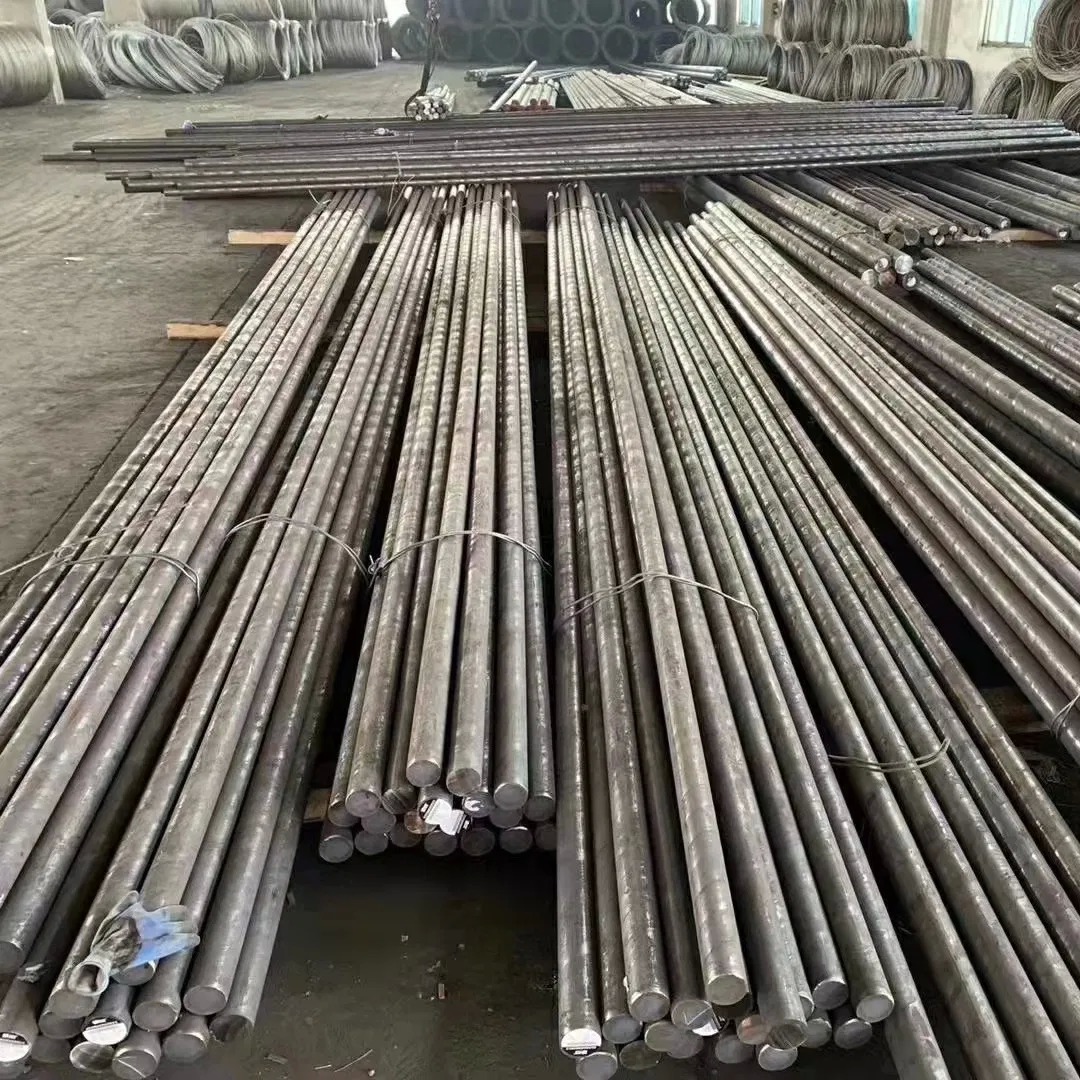

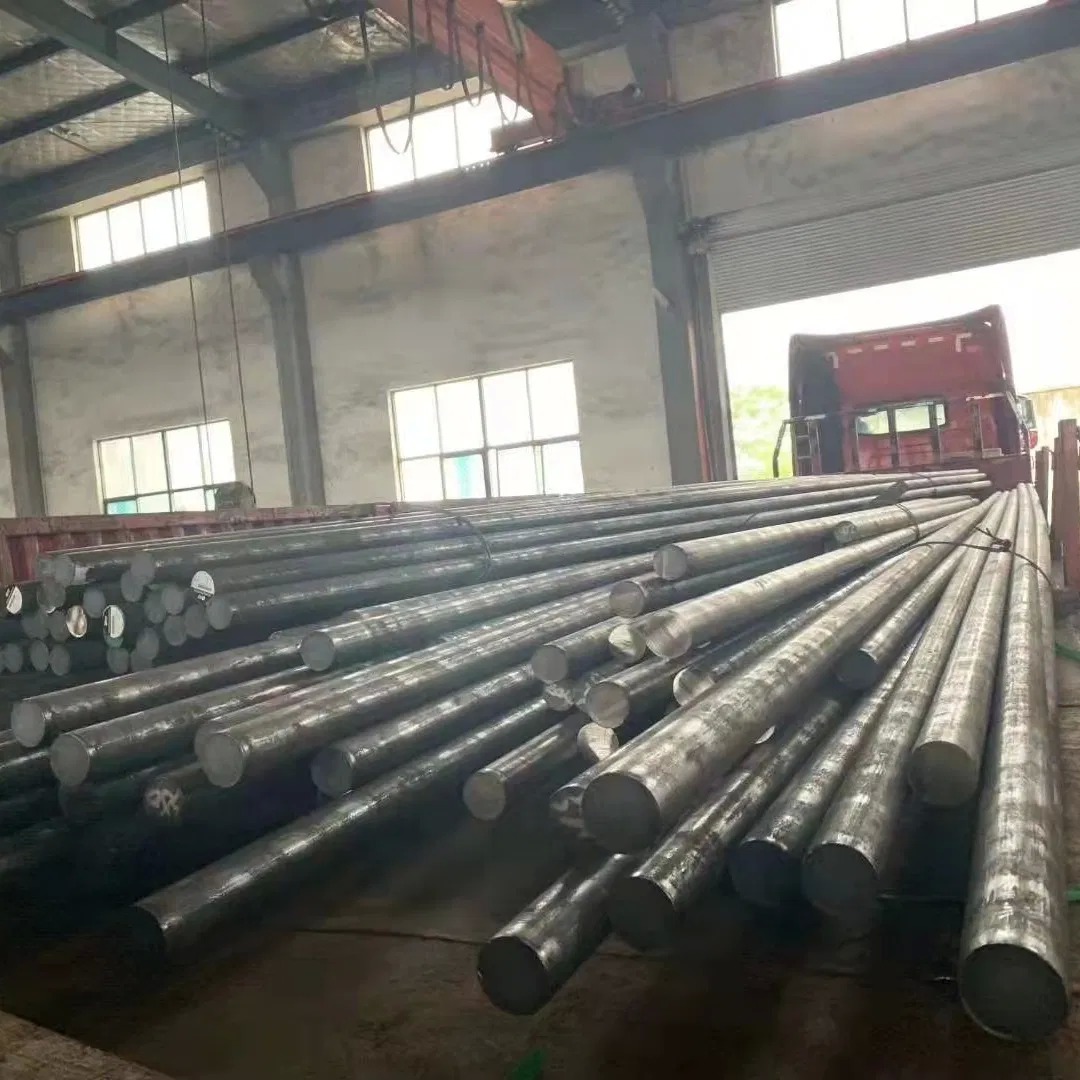

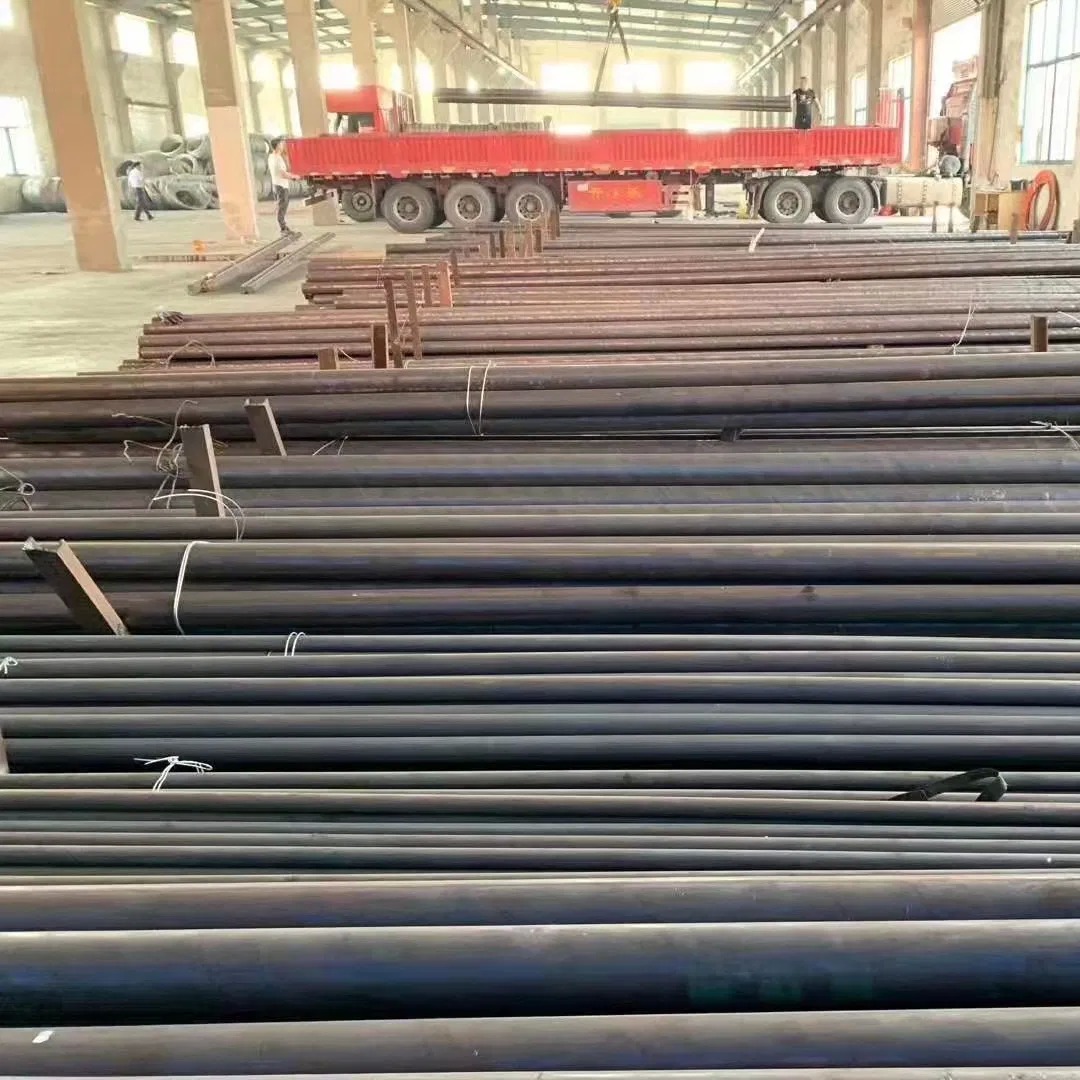

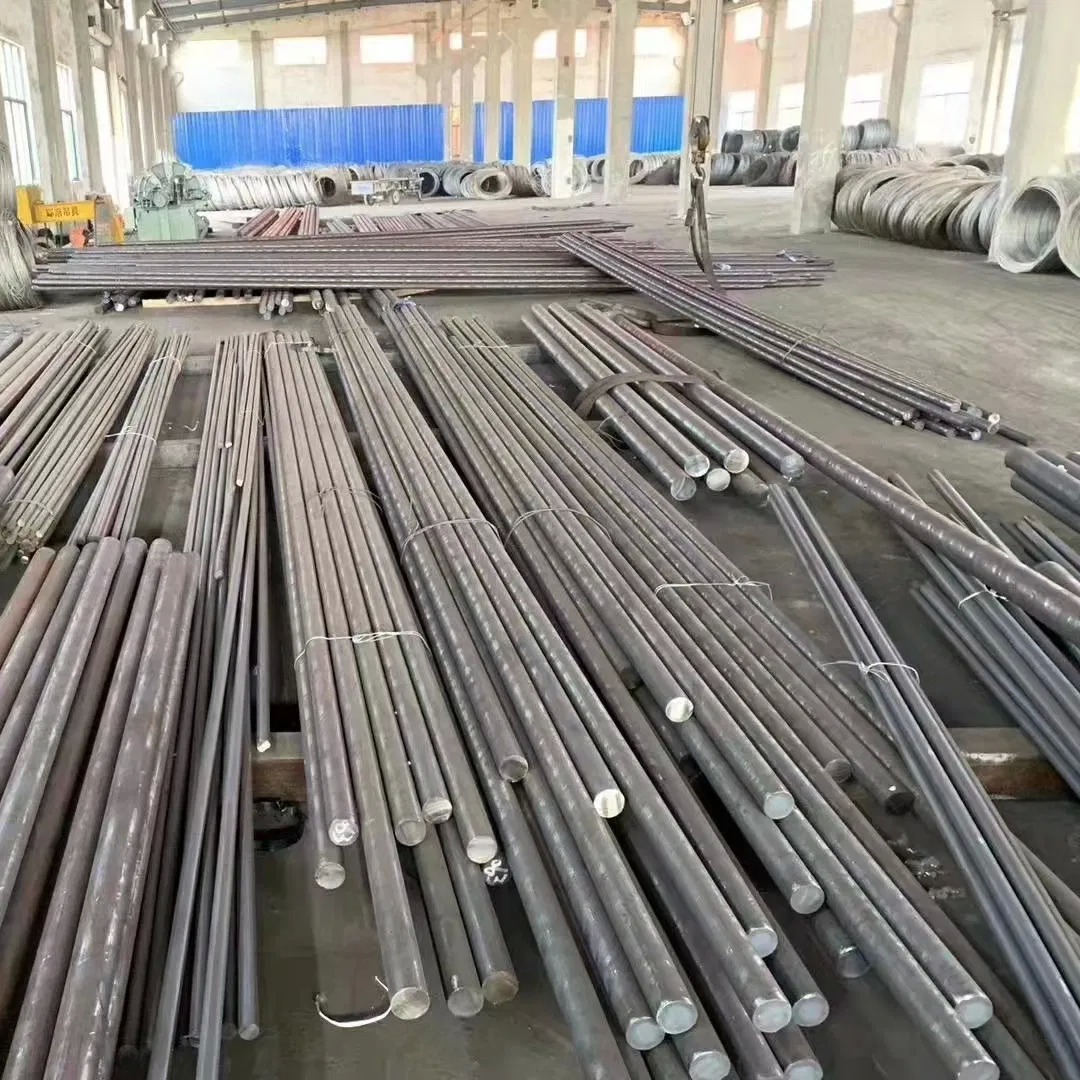

製品画像
