Alle producten

Raian Ionescu

Materiële zeer goede kwaliteit. wij hebben samenwerken meer dan 10 Jaar. Zij wisselen partijensoorten staalmateriaal uit. Al materieel kwaliteitsgoed. Zij plicht voor al materiële kwaliteit. Wij schaven verdergaan samenwerken met hen in de toekomst

Contactpersoon : Gao

Telefoonnummer : 18068357371

Whatsapp : +8618068357371

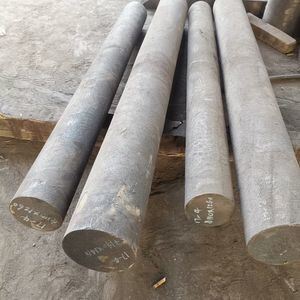

17-4PH Legering Roestvrij Staal Ronde Staaf Warmgewalst met Helder Oppervlak voor Toepassingen met Hoge Sterkte

Certificering	ISO, AISI, ASTM, EN, DIN, JIS
Min. bestelaantal	50 kg
Prijs	US $3.34-3.83 / kg

Productdetails

Model-NR.	17-4PH/630	Vorm	Ronde
Techniek	Warmgewalst	Oppervlaktebehandeling	Helder
Specificatie	Buitendiameter 6-300 mm	Productiecapaciteit	50000 kg
Diameter	8 - 450 mm	Lengte	6 m/stks of snijden als verzoek
Hoofdgraad	201 301 303Cu 304 304L 309S 310S 316L 316Ti 317L 318 321 347 410 420 430 431 440a/b/c 904L 2205 2507	Treksterkte	1105-1310 MPa
Opbrengststerkte	1000-1170 MPa	Verlenging	10-16%
Hardheid	28-44 HRC	Dikte	7750kg/m³
Thermische geleidbaarheid	18,4-22,7 W/mK
Markeren	Ronde staaf van 17-4PH gelegeerd roestvrij staal , Warmgewalste Roestvrij staal Ronde Bar , ronde staalstaaf met een helder oppervlak

Laat een bericht achter

Productomschrijving

UNSS17400 17-4 PH Ronde staalstaaf van legering roestvrij staal

17-4PH regenverhardend roestvrij staal, ook bekend als type 630,is een roestvrij staal dat door neerslag van chroom-koper wordt gehard, ontworpen voor toepassingen die hoge sterkte en matige corrosiebestendigheid vereisen.

Productspecificaties

Producten	17-4PH ronde staalstaaf
Standaard	ASTM GB DIN EN
Diameter	8 - 450 mm
Lange	6 m/pcs of op aanvraag snijden
Afwerking	Zwarte balk / heldere balk
Belangrijkste graden	201, 301, 303Cu, 304, 304L, 309S, 310S, 316L, 316Ti, 317L, 318, 321, 347, 410, 420, 430, 431, 440a/b/c, 904L, 2205, 2507, Hastelloy C276, C4, C22, Inconel 600, 625, Incoloy 800, 825, 825H, enz.
Dienstverlening	Snijden, oppervlakpolijsten, warmtebehandeling
Merken	Walsin, BAOSTEEL, TISCO, QINGSHAN

Beschrijving van het materiaal

17-4PH is een neerslaghardend martensitisch roestvrij staal met toevoegingen van koper en niobium.De mechanische eigenschappen kunnen worden geoptimaliseerd door warmtebehandeling, met een zeer hoge opbrengststerkte tot 1100-1300 MPa (160-190 ksi).

Toepassingen

Offshore toepassingen (folie, helikopterdekplatforms)
Apparatuur voor de voedingsindustrie
Machines voor de papier- en pulpindustrie
Componenten voor de lucht- en ruimtevaartindustrie (turbinebladen)
Mechanische onderdelen
Vaten voor nucleair afval

Normen

ASTM A693 klasse 630 (AMS 5604B) UNS S17400
EURONORM 1.4542 X5CrNiCuNb 16-4
AFNOR Z5 CNU 17-4PH
DIN 1.4542

Chemische samenstelling

Elementen	Min (%)	Maximaal (%)
C	-	0.07
Deeltjes	-	1.0
- Jawel.	-	1.0
P	-	0.04
S	-	0.030
Cr	15.0	17.5
Ni	3.0	5.0
C.	3.0	5.0
Nb+Ta	0.15	0.45

Mechanische eigenschappen

Voorwaarde	Tensile sterkte (MPa)	Vermogensterkte 0,2% Proof (MPa)	Verlenging (% in 50 mm)	Hardheid Rockwell C (HRC)
Oplossing behandeld	1105 type	1000 type	15 type	maximaal 38
Voorwaarde 900	1310 min.	1170 min.	Tien minuten.	40 min.
Voorwaarde 1150	930 min.	724 min.	16 minuten.	28 minuten.

Fysieke eigenschappen

Vastgoed	Waarde
Dichtheid (kg/m3)	7750
Thermische geleidbaarheid bij 100 °C (W/m.K)	18.4
Thermische geleidbaarheid bij 500°C (W/m.K)	22.7
Specifieke hitte 0-100°C (J/kg.K)	460
Elektrische weerstand (nΩ.m)	800
Gemiddelde coëfficiënt van thermische uitbreiding 0-100°C (μm/m/°C)	10.8

Corrosiebestendigheid

17-4PH roestvrij staal weerstaat corrosieve aanvallen beter dan standaard geharde roestvrij staal en is vergelijkbaar met legering 304 in de meeste media.Het vertoont een verbeterde weerstand tegen spanningscorrosie bij rijping bij 550 °C of hogerDe legering is corrosiebestendig in de chemische, petroleum-, papier-, zuivel- en voedselverwerkende industrie.

Warmtebehandeling

De oplossingbehandeling omvat het verwarmen tot 1040°C gedurende 0,5 uur, gevolgd door luchtkoeling.

Voorwaarde	Verhardingstemperatuur (°C)	Tijd (h)	Typische hardheid (HRC)	Tensile sterkte (MPa)
Een	Ann.	-	36	1100
H900	482	1	44	-
H320	496	4	42	1170-1320
H1025	552	4	38	1070-1220
H1075	580	4	36	1000-1150
H1100	593	4	35	970-1120
H1150	621	4	33	930 tot 1080

Verwerkingskenmerken

Schommelingen

17-4PH kan worden gelast met alle conventionele methoden zonder dat voorverhitting vereist is.

Bewerkingen

Deze legering kan in oplosmiddelbehandelde staat worden bewerkbaar met bewerkingspercentages die vergelijkbaar zijn met die van roestvrij staal van de graad 304.

Toepassingen
